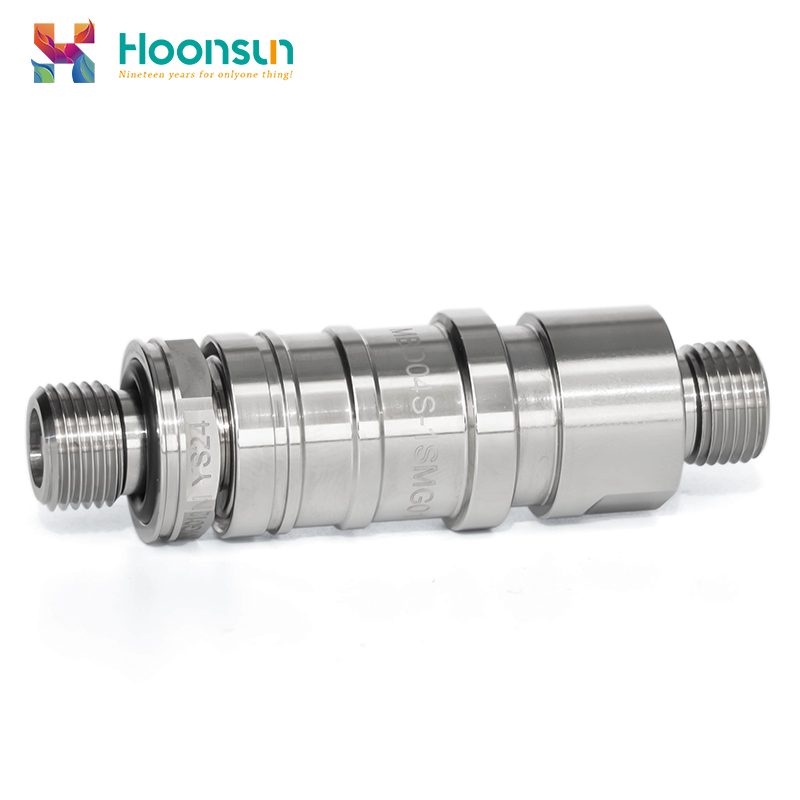

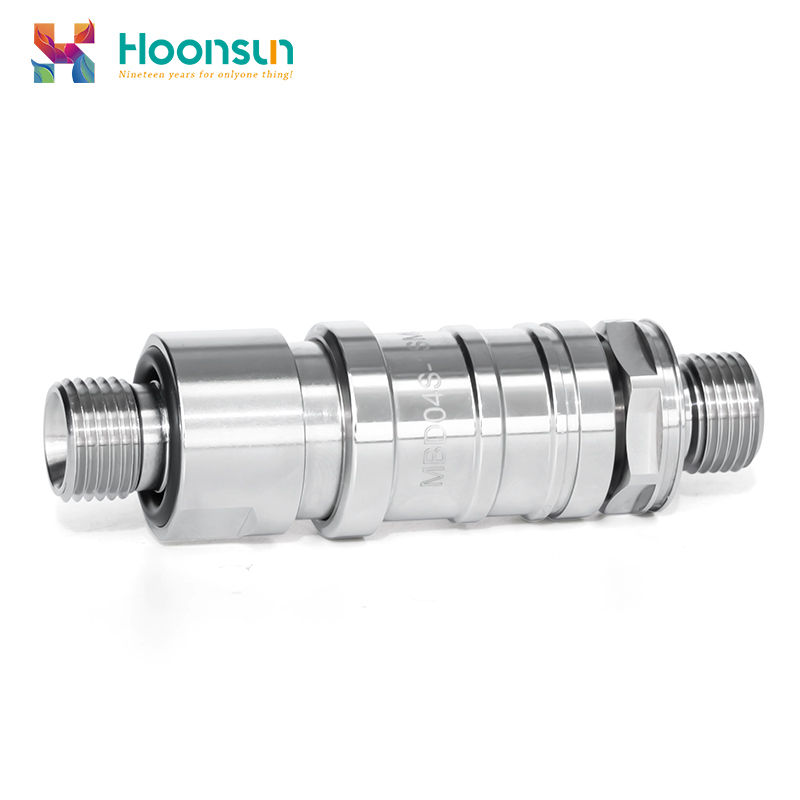

MBD04S-1SMG012N-MBD04P-1SMG012N

مرور کلی

پارامتر محصول

خوش آمدید به وب‌سایت ما، از اینکه می‌توانیم به شما خدمات ارائه دهیم خوشحالیم

اتصال‌دهنده‌های سریع فشرده سری MBD هونگ‌شیانگ راه‌حل‌های اتصال مایع با عملکرد بالا و فضای اشغالی کم هستند که برای سیستم‌های خنک‌سازی مایع طراحی شده‌اند. این اتصال‌دهنده‌ها دارای طراحی فشرده، درزبندی عالی و عملکرد قابل اعتماد هستند و برای کاربردهایی که فضای محدودی در اختیار دارند — از جمله مراکز داده، سرورهای هوش مصنوعی، تجهیزات پزشکی و سیستم‌های انرژی نو — ایده‌آل می‌باشند.

این اتصال‌دهنده‌ها از فولاد ضدزنگ درجه بالا ۳۱۶L ساخته شده‌اند و مقاومت عالی در برابر خوردگی، پایداری در دماهای بالا و عمر طولانی کارکرد را فراهم می‌کنند. با استفاده از واشرهای EPDM (گزینه‌های NBR/ FVMQ نیز موجود است)، این اتصال‌دهنده‌ها از نشتی صفر در محدوده وسیعی از دماها (از ۵۵- درجه سانتی‌گراد تا ۱۲۵+ درجه سانتی‌گراد) و فشارها (تا ۲۰ بار فشار کاری) اطمینان حاصل می‌کنند. عملکرد «پلاگ‌اندپلی» امکان اتصال و قطع سریع و بدون نیاز به ابزار را فراهم می‌سازد و نگهداری را سریع و کارآمد می‌کند.

کاربردها

• سرورهای مراکز داده: خنک‌کنندگی مایع برای رک‌های سرور با تراکم بالا

• سرورهای هوش مصنوعی و محاسبات با عملکرد بالا (HPC): مدیریت حرارتی در محاسبات با عملکرد بالا

• تجهیزات پزشکی: خنک‌کنندگی دقیق مایع برای دستگاه‌های MRI، لیزر و تشخیصی

• الکترونیک قدرت و سیستم‌های خودروهای الکتریکی (EV): خنک‌کنندگی برای شارژرهای خودروهای الکتریکی، اینورترها و منابع تغذیه

• لیزرها و اتوماسیون صنعتی: اتصالات قابل اعتماد برای سیالات در تجهیزات صنعتی

• اینورترهای فتوولتائیک و انرژی‌های تجدیدپذیر: خنک‌کننده تجهیزات انرژی خورشیدی و بادی

فرآیند نصب

۱. آماده‌سازی: مطمئن شوید که اتصال‌دهنده و سطح جفت‌شونده تمیز بوده و از هرگونه آلودگی یا ذرات خارجی عاری باشند. پیش از نصب، اطمینان حاصل کنید که سیستم فشار را از دست داده است.

۲. اتصال: پلاگین و سوکت را هم‌تراز کنید، سپس آن‌ها را به‌هم فشار دهید تا صدای یا احساس «کلیک» مثبتی شنیده یا احساس شود که نشان‌دهنده اتصال کامل است.

۳. تأیید: پس از اتصال، تست فشار انجام دهید تا اطمینان حاصل شود که هیچ نشتی وجود ندارد.

۴. قطع اتصال: سیستم را از فشار خارج کنید، سپس برای نگهداری یا تعویض، پلاگین را به‌سادگی از سوکت بیرون بکشید (بدون نیاز به ابزار)

توجه: هرگز اتصال‌دهنده را در حالی که سیستم تحت فشار است، قطع نکنید تا از پاشش مایع و آسیب جلوگیری شود.

مشخصات

• محیط‌های سازگان‌پذیر: آب دئیونیزه‌شده، آب خالص‌شده، محلول‌های اتیلن گلیکول، محلول‌های پروپیلن گلیکول، مایعات فلوئوردار و روغن‌ها

• منحنی عملکرد: جریان بهینه‌شده با کمترین افت فشار (برای مشاهدهٔ داده‌های دقیق‌تر به نمودار جریان مراجعه کنید)

• ابعاد:

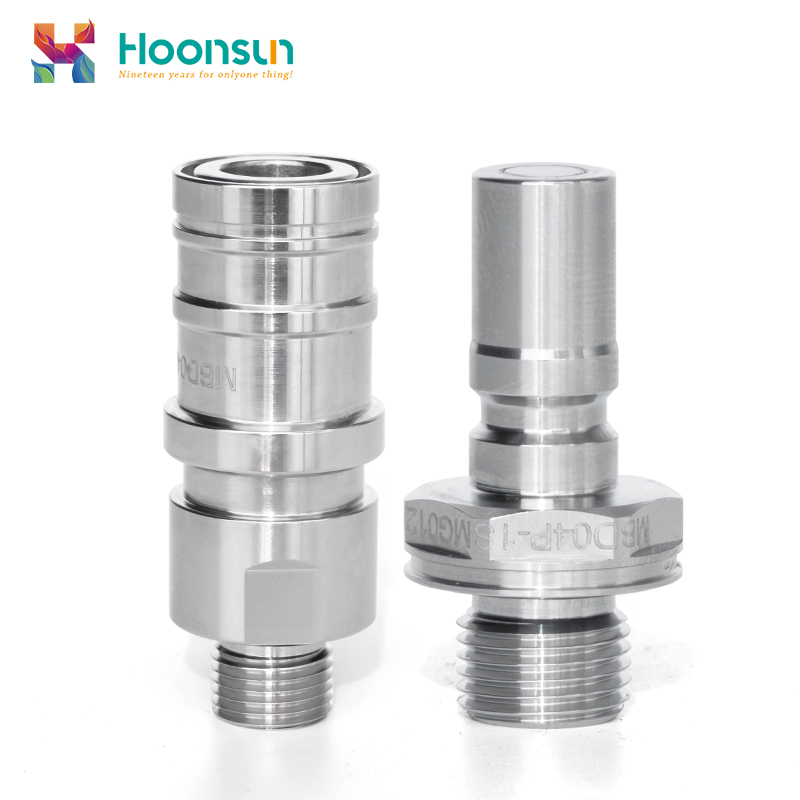

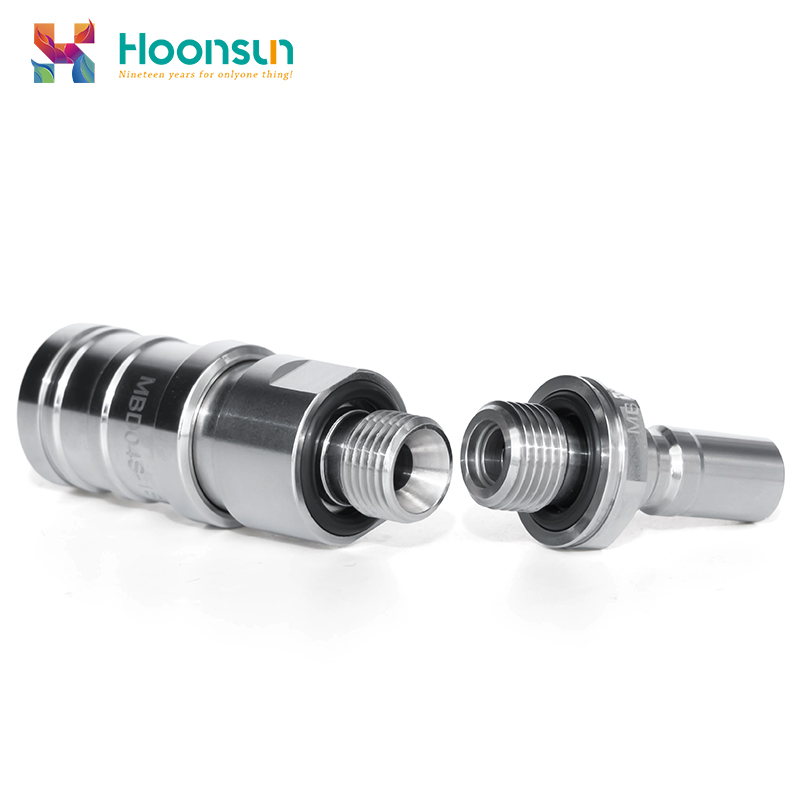

￮ سوکت (MBD04): طول ۴۳ میلی‌متر، اندازه شش‌ضلعی ۱۵ میلی‌متر (مردگی G1/8 اینچ) / ۱۴ میلی‌متر (زنگی G1/8 اینچ)

￮ پلاگ (MBD04): طول ۳۰٫۵ میلی‌متر، اندازه شش‌ضلعی ۱۴ میلی‌متر، ر thread مردگی G1/8 اینچ

سوالات متداول

۱. مزیت اصلی سری MBD نسبت به اتصال‌دهنده‌های استاندارد چیست؟

سری MBD دارای طراحی فشرده‌ای است که آن را برای نصب‌های با محدودیت فضایی مانند سرورهای با تراکم بالا و تجهیزات پزشکی ایده‌آل می‌سازد، بدون اینکه عملکرد یا قابلیت اطمینان آن کاهش یابد.

۲. از چه موادی در ساخت این اتصال‌دهنده‌ها استفاده شده است؟

اتصال‌دهنده‌ها از فولاد ضدزنگ ۳۱۶L ساخته شده‌اند تا مقاومت عالی در برابر خوردگی داشته باشند و واشرهای آن از جنس EPDM است (گزینه‌های NBR و FVMQ نیز برای سازگاری با سیالات خاص یا کاربرد در دمای پایین در دسترس هستند).

۳. این اتصال‌دهنده‌ها چه مایعاتی را می‌توانند منتقل کنند؟

این اتصال‌دهنده‌ها با آب دئیونیزه، آب خالص، مخلوط‌های اتیلن گلیکول/آب، مخلوط‌های پروپیلن گلیکول/آب، سیالات فلوئوردار و انواع روغن‌ها سازگان هستند.

۴. محدوده فشار و دمای کاری این اتصال‌دهنده‌ها چقدر است؟

فشار کاری آن‌ها ۲۰ بار (فشار انفجار ۸۰ بار) و محدوده دمایی آن‌ها از ۵۵- درجه سانتی‌گراد تا ۱۲۵ درجه سانتی‌گراد است.

۵. آیا این اتصال‌دهنده‌ها در حین اتصال یا قطع شدن نشتی دارند؟

طراحی پیشرفته واشرها از ریزش سیال در حین قطع شدن جلوگیری می‌کند و در حالت کاملاً متصل‌شده، نشتی صفر تحت فشار اسمی را تضمین می‌کند.

۶. آیا برای نصب یا بازکردن این اتصال‌دهنده‌ها به ابزار نیاز است؟

خیر. طراحی «فشار-و-اتصال» (Plug-and-Play) امکان اتصال و قطع بدون نیاز به ابزار را فراهم می‌کند و نگهداری را ساده‌تر می‌سازد.

۷. آیا این اتصال‌دهنده‌ها را می‌توان در فضای باز استفاده کرد؟

بله. این اتصال‌دهنده‌ها در برابر گرد و غبار، نمک، اسید و باز و همچنین حلال‌های عمومی مقاوم هستند و بنابراین برای محیط‌های سخت بیرونی مناسب می‌باشند.

۸. آیا گزینه‌های سفارشی‌سازی ارائه می‌دهید؟

بله. ما سفارشی‌سازی OEM/ODM را برای اندازه‌های پیچ ویژه، مواد آب‌بندی یا انواع اتصالات پشتیبانی می‌کنیم.
