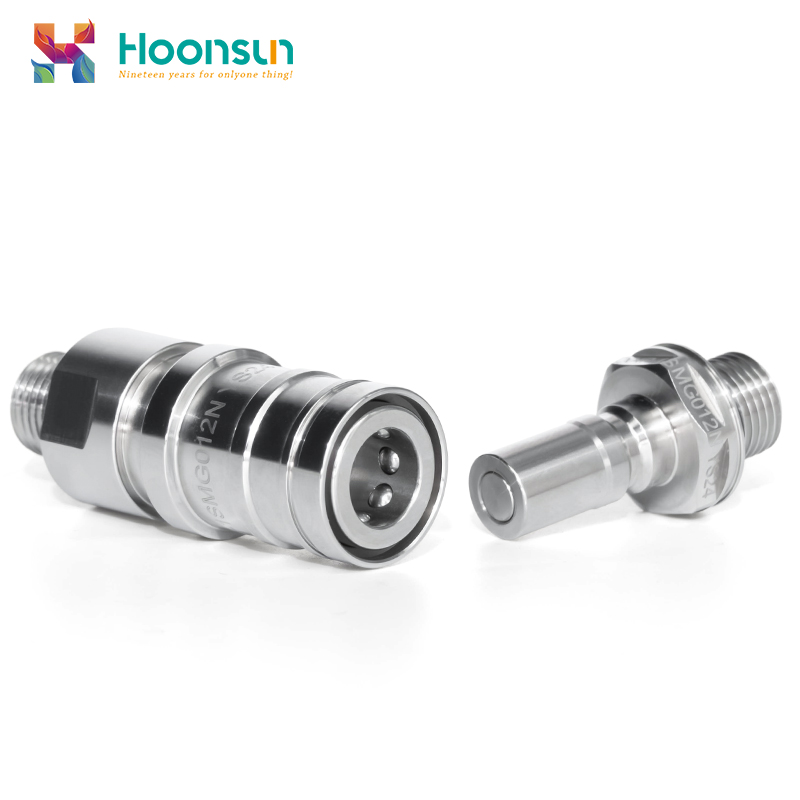

MBD04S-1SMG012N-MBD04P-1SMG012N

Visão Geral

Parâmetros do produto

Bem-vindo ao Nosso Site, Estamos Felizes em Atendê-lo

Os conectores rápidos compactos da série Hongxiang MBD são soluções de acoplamento fluido de alto desempenho e economia de espaço, projetadas para sistemas de refrigeração líquida. Com design compacto, vedação superior e desempenho confiável, são ideais para aplicações em que o espaço é limitado, incluindo centros de dados, servidores de IA, equipamentos médicos e sistemas de nova energia.

Fabricados em aço inoxidável 316L de alta qualidade, esses conectores oferecem excepcional resistência à corrosão, estabilidade em altas temperaturas e longa vida útil. Com juntas de vedação em EPDM (opções NBR/FVMQ disponíveis), garantem vedação hermética em uma ampla faixa de temperaturas (-55 °C a 125 °C) e pressões (até 20 bar de pressão de trabalho). A operação plug-and-play permite conexão e desconexão rápidas, sem necessidade de ferramentas, tornando a manutenção ágil e eficiente.

Aplicações

• Servidores de Centro de Dados: Refrigeração líquida para racks de servidores de alta densidade

• Servidores de IA e Computação de Alto Desempenho (HPC): Gestão térmica para computação de alto desempenho

• Equipamentos médicos: Refrigeração líquida de precisão para aparelhos de ressonância magnética (MRI), lasers e dispositivos diagnósticos

• Eletrônica de Potência e Sistemas para Veículos Elétricos (EV): Refrigeração para carregadores de veículos elétricos (EV), inversores e fontes de alimentação

• Lasers Industriais e Automação: Conexões confiáveis de fluidos para equipamentos industriais

• Inversores FV e Energia Renovável: Refrigeração de equipamentos de energia solar e eólica

Processo de Instalação

1. Preparação: Certifique-se de que o conector e a superfície de acoplamento estejam limpos e livres de detritos. Verifique se o sistema está despressurizado antes da instalação.

2. Conexão: Alinhe o plugue e o soquete, depois empurre-os juntos até ouvir/sentir um clique positivo, confirmando o engate completo.

3. Verificação: Após a conexão, realize um teste de pressão para confirmar ausência de vazamentos.

4. Desconexão: Despressurize o sistema e, em seguida, retire simplesmente o plugue da tomada (sem necessidade de ferramentas) para manutenção ou substituição.

Observação: Nunca desconecte o conector enquanto o sistema estiver sob pressão, para evitar projeção de fluido e lesões.

Especificações

• Meios compatíveis: Água desionizada, água purificada, soluções de etilenoglicol, soluções de propilenoglicol, fluidos fluorados e óleos

• Curva de desempenho: Fluxo otimizado com queda de pressão mínima (consulte o gráfico de fluxo para dados detalhados)

• Dimensões:

￮ Conector fêmea (MBD04): Comprimento 43 mm, tamanho do hexágono 15 mm (rosca G1/8" macho) / 14 mm (rosca G1/8" fêmea)

￮ Conector macho (MBD04): Comprimento 30,5 mm, tamanho do hexágono 14 mm, rosca G1/8" macho

Perguntas Frequentes

1. Qual é a principal vantagem da série MBD em comparação com conectores padrão?

A série MBD apresenta um design compacto, tornando-a ideal para instalações com restrições de espaço, como servidores de alta densidade e equipamentos médicos, sem comprometer desempenho ou confiabilidade.

2. Quais materiais são utilizados nesses conectores?

Os conectores são fabricados em aço inoxidável 316L, garantindo excelente resistência à corrosão, com vedação em EPDM (opções NBR e FVMO disponíveis para compatibilidade com fluidos especiais ou baixas temperaturas).

3. Quais fluidos esses conectores podem suportar?

São compatíveis com água desionizada, água purificada, misturas de etilenoglicol/água, misturas de propilenoglicol/água, fluidos fluorados e diversos óleos.

4. Qual é a faixa de pressão de operação e temperatura?

A pressão de trabalho é de 20 bar (pressão de ruptura de 80 bar), com faixa de temperatura de -55 °C a 125 °C.

5. Esses conectores vazam durante a conexão/desconexão?

O design avançado de vedação minimiza derramamentos durante a desconexão e garante vedação total sob pressão nominal quando totalmente conectados.

6. São necessárias ferramentas para instalação ou remoção?

Não. O design plug-and-play permite conexão e desconexão sem ferramentas, simplificando a manutenção.

7. Esses conectores podem ser utilizados ao ar livre?

Sim. São à prova de poeira, à prova de sal e resistentes a ácidos, álcalis e solventes comuns, tornando-os adequados para ambientes externos severos.

8. Vocês oferecem opções de personalização?

Sim. Oferecemos personalização OEM/ODM para tamanhos especiais de rosca, materiais de vedação ou tipos de conexão.

Sobre Nós

Fundada em 2006, a Hongxiang Connectors é uma fabricante profissional de conectores industriais e soluções para fluidos. Com mais de 20 anos de experiência, fornecemos produtos de alta qualidade a clientes em todo o mundo, com foco em inovação, qualidade e atendimento ao cliente. Nossos conectores rápidos compactos da série MBD são amplamente confiáveis por principais centros de dados, fabricantes de equipamentos médicos e empresas de energia nova.
